 안녕하세요, KOLAS 인정 국가교정기관 한국캘랩(주)입니다 :)

​

당사는 계측기/측정기 전문 교정기관으로 교정 성적서, 시험성적서를 발급하는 업체이며, 인가 항목수 258 항목으

로 국내 TOP3 규모의 전문 교정기관입니다.

​

​

오늘은 역학 분야 중 레이저 거리 측정기 에 대하여 알아보도록 하겠습니다.

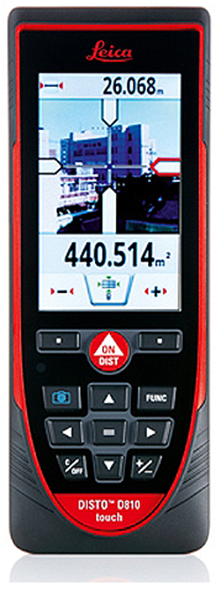

레이저 거리 측정기란?

레이저 거리 측정기는 레이저를 발생하는 장치와 표적에서 반사되어 되돌아온 레이저를 감지하는 광 검출기(detector), 그리고 시간계산을 위한 계수기(counter)를 포함하여 구성됩니다.

거리측정의 원리는 지향성이 우수한 레이저를 거리 측정하고자 하는 표적에 대해 발사한 뒤, 레이저가 표적으로부터 반사되어 돌아온 시간을 측정하여 거리를 계산하는 것으로 이루어집니다.

​

: 측정거리(R) = 빛의속도(C) * 측정시간( T) / 2



레이저 거리 측정기 - 기준 장비 및 설치도

​레이저 거리 측정기 교정방법

  장치의 개략도는 기준 거리계와 피교정 거리계가 위치하는 기준점 필러(혹은 포스트) 와 7개의 target 포스트로 구성되어 있습니다.

이들 8개의 포스트는 실험실 바닥에 고정되어 있으며, 그림과 같은 간격으로 설치되어 있습니다.

​

기준 포스트 위에 기준 거리계 와 피교정 거리계가 설치되며, 이들은 높이와 수평 수직 방향 각도를 조절할 수 있는 기구가 설치되어 있습니다.

target 포스트에는 레이저 빛을 반사하는 반사판이 설치되어 있는데 이 반사판은 컴퓨터 제어에 의해 수평방향으로 이동할 수 있어 레이저 빛을 반사시키거나 그대로 통과할 수 있습니다.

​

측정 원리는 우선 기준 거리계를 설치한 후 target 7 부터 target 까지 순차적으로 각 반사판 사이의 거리를 측정합니다. (이때의 교정값이 컴퓨터에 저장됩니다.)

다음 피교정 거리계를 설치한 후, 각각 의 반사판에 대한 거리를 측정하고 각 반사판들의 교정된 길이를 보정하여 측정합니다.

​

​

​

​

​

* 당사는 2021 년 1월부터 레이저 거리 측정기 인정범위를 획득하였고 한국표준과학연구원과 기술협약을 맺어 기준점에서 타켓간의 레이저 거리 측정기의 자동화 시스템을 구축하여 보다 정확하고 신속하게 측정할수 있는 시스템을 구축하였습니다.

​

​

세심한 오차까지 정밀하게 측정하고 분석하는 당사의 교정 서비스를 체험해 보시기 바랍니다 :)

​
