오늘은 노점계에 대해 간략하게 알아보도록 하겠습니다.

노점계의 정의

 우선 노점(dew point temperature)이란 수증기를 포함하는 공기를 냉각했을 때, 응결이 시작되는 온도이며, 흔히 노점온도라고 불립니다.

 또한 0 ℃ 이하의 노점은, 상점이라고 불립니다. 응결한 물이 더욱 응고할 것인지, 수증기로 남을 것인지 둘 중의 기로에서 얼음으로 변화되는 온도, 즉 서리가 생기는 온도이기 때문입니다. 0 ℃ 이상에서는 노점이라 불립니다.

단위 표기는 노점의 경우 ℃dp, 상점은 ℃fp로 쓰입니다. 노점, 상점 모두 ℃dp로 쓰일때도 있습니다.

정밀 노점 발생 장치

한국캘랩㈜이 보유한 정밀노점발생장치(Precise Dew-Point Generator) 는 다음과 같은 특징이 있습니다.

1. 최고의 안정도, 정확도 퍼포먼스를 구현

2. 노점 조절을 위한 건조가스 유량의 정확한 생성 시스템 구축

3. 고정밀 2압력/ 2온도 원리적용

4. 가스 사용 지점에서의 압력 및 온도 측정

5. 시스템 제어 및 데이터 수집을 위한 PC 소프트웨어 개발

6. 과냉각 발생 현상 감지 프로그램

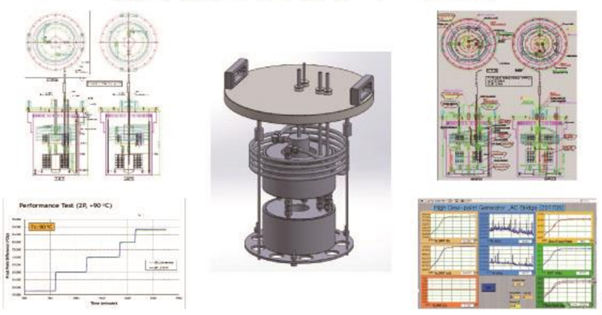

<정밀 노점 발생 시스템>

 정밀노점발생장치의 모델 KRISS-HPDG, LDPG는 한국표준과학연구원에서 입증된 2온도 2압력시스템으로 노점 생성 기술을 적용하여 매우 정확한 노점값을 구현합니다. 또한 MBW, MICHELL, RH SYSTEM 장비와 성능비교로 정확성을 입증하였습니다.

 저노점 -90 ℃dp 를 발생시키기 위한 15ppm 드라이가스와 유량의 안정성, 정확성을 위한 Swagelok 밸브로 설계하여 2중 3중 압력제어가 가능해졌으며, 이에 따라 드라이 가스의 성능을 강화시켰습니다. 이 시스템은 측정을 빠르게 진행할 수 있으며 2온도 베이스로 원하는 노점 설정 후 2압력 가변으로 노점의 범위를 보다 더 넓게 사용할 수 있습니다.그리하여 노점의 사용범위를 폭넓게 -90 ~ 95 ℃dp 로 만들어 노점값을 사용할 수 있습니다.

 본 시스템은 프로그램을 이용하여 기준 노점 데이터와 피 교정기기의 노점 데이터를 실시간으로 SCAN할 수 있으며 과냉각 발생 현상까지 그래프로 정확한 데이터 분석이 가능합니다.

노점계의 종류

1. 정전 용량식 노점계 (고분자박막, 산화 알루미늄)

:센서에 흡착된 수분으로 인한 유전율 변화로 노점을 측정하는 방법

                                                                                                                       <정전 용량식 노점계>

2. 냉각거울 노점계

:거울에 이슬이 형성되어 빛의 산란으로 노점을 측정하는 방법

<냉각거울 노점계>

노점계 관리 및 주의점

1. 냉각거울 노점계는 거울면을 깨끗하게 해 두어야 합니다. 먼지 등으로 오염 되었을 때는 알코올, 전용용제 등을 사용하여 닦아내고 충분히 건조시켜야 합니다.

2. 기체를 흡인하여 측정하는 흡입식 노점계는 흡입 도중에 다른 기체의 흡인이 있으면 안되고, 흡인 가스배관의 경로의 노점보다 낮은 온도인 곳에 있으면 안됩니다. 또한 먼지 때문에 필터를 사용하는 경우, 간혹 필터에 수증기가 흡착되어 있을 수 있어 측정 노점이 높아질 수 있습니다.

3. 배관은 흡/탈착이 적은 전해연마 처리된 스테인리스관 사용을 권합니다.

4. 냉각거울 같은 경우 (-30 ~ 0) ℃ 사이에서는 과냉각(물) 상태가 아닌지 확인이 필요합니다. 과냉각(물)과 얼음(상점)의 포화 수증기압은 다르므로, 잘못된 판정으로 측정 오차가 발생 할 수 있습니다.

한국캘랩의 노점 교정 서비스

 한국캘랩은 국내최초, 최고, 국제수준의 정밀노점발생장치를 개발하여 노점 교정서비스를 제공하고 있습니다.(한국표준과학연구원과 공동개발)

 국내 최초로 기준 정점 노점 발생장치를 도입하여 2018년 저온 노점계 분야에 이어 고온 노점계도 인정받아 습도분야에서는 국내최고의 교정측정능력을 확보하였습니다. 노점계의 교정범위는 (-90 ~ 95) ℃dp 로 정밀 교정이 가능하게 되어 신속, 정확한 교정서비스 제공이 가능합니다.

"국내 최고/최대 범위의 노점 교정능력"

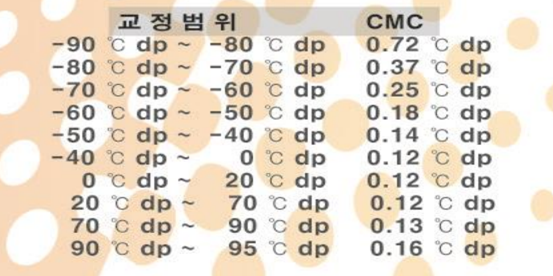

<한국캘랩㈜ 노점 CMC>

[이미지 출처]

-정전 용량식 노점계: 좌) 굿모닝계측기 / 우) Vaisala

-냉각거울 노점계: 좌) Michell / 우) Edge Tech

 한국캘랩은 해당 측정, 분석 및 오랜 경험을 바탕으로 서비스를 제공하고 있으며 정확하고 신속한 교정서비스로 많은 신뢰를 얻고 있는 종합 교정기관입니다.

그 외에도 252개 항목에 대한 다양한 교정 서비스를 제공하고 있으니, 문의사항 있으시면 언제든 연락주시기 바랍니다.
