안녕하세요, KOLAS 인정 국가교정기관 한국캘랩입니다 :)

저희 홈페이지를 방문해주신 고객님들께 감사인사를 드립니다.

오늘은 압력계에 대해 간략하게 알아보도록 하겠습니다.

압력의 정의 및 종류

[압력의 정의]

압력이란, 단위면적당 받는 힘의 크기를 말합니다.

[압력의 종류]

1. 절대압계: 절대 진공을 기준으로 하는 압력

(절대진공이란 압력이 전혀 없는 상태를 말하며 기체의 부피가 0인 상태를 말한다. 이론상으로만 존재하는 상태)

2. 대기압계: 중력에 의해 대기 중 공기가 수직으로 인력을 받아 발생하는 압력

3. 게이지압용 압력계: 대기압을 기준으로 측정하는 압력

4. 차압계: 다른 두 압력의 차이를 의미하는 압력

5. 연성 압력계: 대기압을 기준으로 진공과 게이지압을 나타내는 압력

6. 진공계: 대기압을 기준으로 압력을 진공상태로 만드는 압력

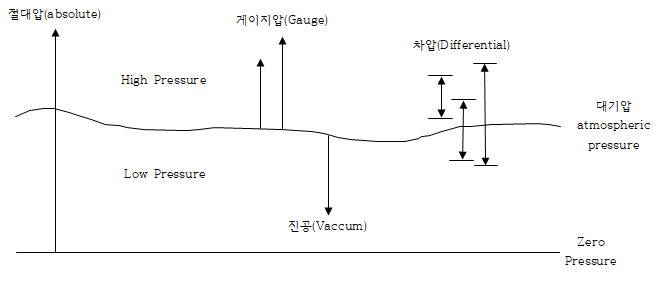

<압력의 종류>

압력의 매질

당사의 압력 매질은 공압&유압으로 사용하고 있습니다.

공압으로 교정 시 99.99% 질소를 사용하여 교정을 진행하고, 유압으로 교정 시 전기 전도성이 없는 오일인 Sebacate Oil을 사용하여 교정을 진행합니다.

질소를 사용하는 이유는 대기 중 가장 많은 성분을 차지하고 있는 만큼 가격이 저렴하고 비가연성이어서 안정성이 높기 때문입니다.

압력계의 종류

<!--[if !vml]--><!--[endif]-->

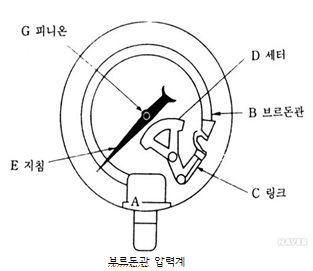

<부르돈관 압력계와 다이어프램 압력계>

기계식 압력계인 부르돈관 압력계와 다이어프램(격막식)압력계의 구조입니다.

 -기계식 압력계의 장점은 구조가 간단하며 저가라는 것이고, 단점은 크기가 크고 히스테리시스가 크다는 것입니다.

 -전기식 압력계의 종류는 스트레인게이지식, 정전용량형, 전위차계형 등이 있습니다.

압력계의 교정

압력계의 교정에 있어 가장 중요한 점은 장비가 사용하고자 하는 압력을 올바르게 지시하여 안전에 문제가 없는지 확인하는 것입니다.

압력계가 이상 없이 작동되는지, 올바르게 지시하는지 알아보는 방법 중 가장 쉬운 방법이 교정을 하는 것이라고 할 수 있습니다.

압력계를 교정하는 방법은, 질소 가스를 컨트롤러에 연결하여 측정기와 표준기에 연결한 후 각 측정 포인트에 맞게 컨트롤러를 사용하여 압력을 올려서 측정하는 것입니다.

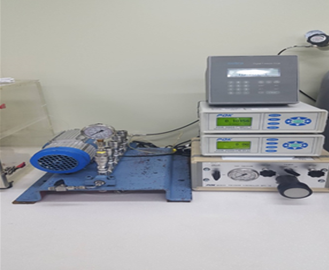

<압력 교정 설치의 예시(공입)>

한국캘랩의 압력 교정 범위

저희 한국캘랩은 압력 분야에서 최고 수준의 장비를 보유하고 있습니다. 당사의 교정범위는 공압용 압력계의 경우 7 MPa(약 70 kgf/cm2, 약 1 000 psi) 까지이며, 유압용 압력계는 100 MPa(약 1 000 kgf/cm2, 약 15 000 psi)입니다.  압력 기준기로 사용되는 장비는 분동식 압력계와 RPM4인 프리미엄급 장비를 사용하고 있으며, 명인제약/동화약품 등 주요 제약회사의 압력계를 주기적으로 교정하고 있습니다.

[이미지 출처]

-부르돈관 압력계: 네이버 지식백과

-다이어프램 압력계: 네이버 지식백과

한국캘랩은 해당 측정, 분석 및 오랜 경험을 바탕으로 서비스를 제공하고 있으며 정확하고 신속한 교정서비스로 많은 신뢰를 얻고 있는 종합 교정기관입니다.

그 외에도 252개 항목에 대한 다양한 교정 서비스를 제공하고 있으니, 문의사항 있으시면 언제든 연락주시기 바랍니다. 항상 신속, 정확하고 신뢰성 있는 품질로 보답할 것을 약속드립니다.
