안녕하세요, KOLAS 인정 국가교정기관 한국캘랩입니다 :)
저희 홈페이지를 방문해주신 고객님들께 감사인사를 드립니다.
오늘은 미터 교정기에 대해 간략하게 알아보도록 하겠습니다.
한국캘랩은 미터 교정기의 교정서비스를 제공하고 있으며, 일반적인 미터 교정기(5 digit)와 더불어 고정밀 미터 교정기(6 digit 이상)의 교정서비스도 제공하고 있습니다. 또한 최고의 장비와 자동화 시스템을 도입하여 빠른 교정시간과 최고의 환경조건을 확보하여 측정하고 있으며 현재 교정기관중 최고 수준의 CMC를 보유하고 있습니다.
미터 교정기(Multimeter Calibator)란?
미터 교정기는 Meter 류의 장비를 측정하기 위한 기기라고 할 수 있으며, 미터 교정기는 직류 전압/전류 교정기나 교류 전압/전류 교정기와 달리 다기능 교정기를 의미합니다.
즉, 직/교류의 전압/전류 및 저항 기능을 모두 갖춘 장비를 미터 교정기로 볼 수 있습니다.
미터 교정기의 종류
다양한 종류의 미터기가 있으나, 현재 가장 많이 사용되는 제품은 FLUKE 사의 제품입니다. 대표적으로 아래와 같은 종류가 있으며, 그 외에도 많은 제조사의 제품들이 출시되어 있습니다.
<5500A> / 출처: Fluke <5730A> / 출처: Fluke
미터 교정기의 기능
미터 교정기는 모델에 따라 기능이 달라집니다.
분 류 | 5500A | 5730A |
직류 전압(DCV) | O | O |
직류 전류(DCA) | O | O |
저항(R) | O | O |
교류 전압(ACV) | O | O |
교류 전류(ACA) | O | O |
Scope | O | X |
전력(W) | O | X |
온도(T-type, RTD) | O | X |
정밀도 (DC 1 V, 1 Year) | (0.005 % of output + 5 uV) | (6 ppm of output + 0.8 uV) |
2가지의 모델을 비교하였을 때 5500A가 5730A보다 많은 기능을 내장하고 있습니다.
이렇게 보았을 때 5500A가 5730A 보다 “좋다”라고 표현 할 수 있는데, 반은 맞고 반은 틀린 말입니다.
그 이유는 A라는 업체에서 정밀도보다 많은 기능을 내장하고 있는 교정기가 필요하다라고 한다면 맞는 말이지만, 정밀도가 우수한 장비를 필요할 경우는 틀린 답이 되겠습니다.
즉, 5500A는 5730A보다 많은 기능을 내장하고 있지만 반면에 5730A는 5500A보다 우수한 정밀도를 가지고 있습니다. 따라서 업체에서 활용도에 따라 선택하여야 합니다.
미터 교정기의 교정
미터 교정기는 매우 정밀도가 좋은 장비여서 정확한 측정을 위해서는 가장 이상적이고 정밀도가 뛰어난 장비로 교정을 진행하여야 합니다.
이번 내용에서는 직/교류 전압/전류와 저항 기능을 설명하도록 하겠습니다.

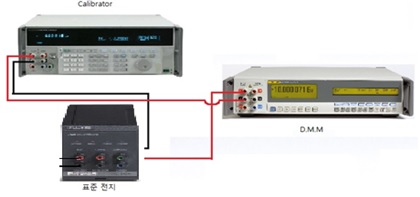

1. 직류 전압 – 표준 전지를 이용방법(가장 최상의 직류 전압 성분을 비교 측정)
<정직류 전압 교정법> / 출처: Fluke

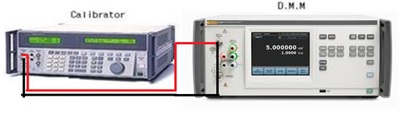

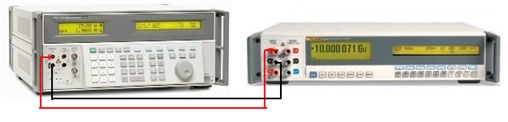

2. 직/교류 전압 – D.M.M을 이용방법(교정기보다 정밀도가 높은 D.M.M으로 직접 측정)
<직교류 전압 교정법> / 출처: Fluke

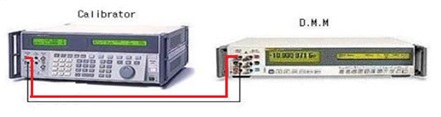

3. 교류 전압 – 표준 교류 전압 미터 방법(가장 최상의 교류 전압 성분을 직접 측정)
<교류 전압 교정법> / 출처: Fluke

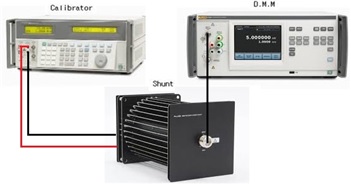

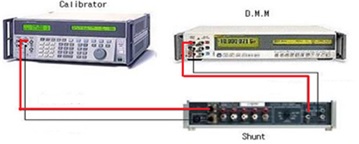

4. 직/교류 전류 – Shunt 이용 방법(Shunt를 이용하여 전류 성분을 전압성분으로 측정)
<직교류 전류 교정(shunt 1)> / 출처: Fluke
<직교류 전류 교정(shunt 2)> / 출처: Fluke
5. 직/교류 전류 – D.M.M을 이용 방법(교정기보다 정밀도가 높은 D.M.M으로 직접 측정)
<직교류 전류 교정(dmm)> / 출처: Fluke

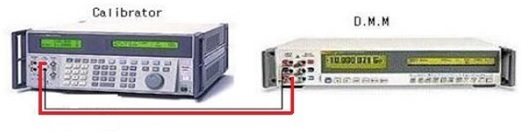

6. 저항(2 wire) – D.M.M을 이용 방법(교정기보다 정밀도가 높은 D.M.M으로 직접 측정)
<저항 2 wire> / 출처: Fluke
7. 저항(4 wire) – 표준저항을 이용하여 비교 측정 방법(브릿지를 이용하여 비교 측정)
<저항 4 wire(표준저항)> / 출처: Fluke <저항 4 wire(dmm)> / 출처: Fluke
※ 그림의 이해를 위해 D.M.M 의 앞단자로 모두 연결되었음.
실제 교정
⑴ 미터 교정기의 저항 출력 단자를 D.M.M(브릿지)의 앞단자와 연결
⑵ 표준 저항의 저항 출력 단자를 D.M.M(브릿지)의 뒷단자와 연결
⑶ D.M.M(브릿지)의 미터 교정기와 표준 저항의 차이 값 비교
미터 교정기의 측정 시 유의 사항
대부분의 미터 교정기는 우수한 정밀도를 가지고 있으며, 따라서 미터 교정기를 측정 할 경우 많은 요인을 고려하여야 합니다.
- 장비 : 미터교정기보다 우수한 정밀도와 정확성의 장비
- 케이블 : 케이블의 성분(도금, 쉴드상태, 길이 등)
- 환경 : 온/습도, 전원의 접지와 위상, 자기장
- 측정 시간 : 시간에 따른 측정값의 변동
- 측정 방법 : Zero Cal, 반복 측정 횟수 등
이외에도 기타(예상하거나, 예상하지 못한 변수/요인)들에 의해서도 측정값이 변동 할 수 있습니다.
당사에서는 이러한 요인을 모두 고려하여 측정하고 있습니다.
<미터 교정기 측정시 상위 장비 사용법> / 출처: Guildline, Fluke
