안녕하세요, KOLAS 인정 국가교정기관 한국캘랩(주)입니다 :)
당사는 계측기/측정기 전문 교정기관으로 교정 성적서, 시험성적서를 발급하는 업체이며, 인가 항목수 265 항목으로 국내 TOP3 규모의 전문 교정기관입니다.
오늘은 전기 분야 중 용량기에 대하여 알아보도록 하겠습니다.
▶ 용량기란?
콘덴서라고도 불리며 전자 회로에 있어서 전기를 모았다가 방출하기 위하여 사용되는 장비입니다. 용량의 단위는 F(패럿)이며, 기호는 C를 사용합니다.
▶ 용량기의 용도
용량기는 전압이 높을 때에는 전하를 모으고(충전) 전압이 낮으면 전하를 방출(방전) 하여 전원 전압과 동일한 크기의 전위차를 유지하려 합니다. 그러므로 직류 전원에 연결하면 전하가 충전되는 짧은 시간 동안 전류 크기가 감소하다가 결국 전류가 흐르지 못하게 됩니다. 이는 다른 말로 전압의 변화에 저항하여 전압의 급격한 변화를 막아주는데 이와 대응되는 인덕터(코일)는 전류의 변화에 저항하여 전류의 급격한 변화를 막아주는 역할을 하게 됩니다. 절연체의 유전 분극 현상을 이용하여 전기장을 만듦으로써 전기 에너지를 저장합니다. 커패시터를 충전할 때 + 전하와 - 전하를 떨어뜨려놓는데, 이때 전기장이 발생하고, 전하들은 전기적 위치 에너지를 얻게 됩니다.
▶ 용량기의 종류

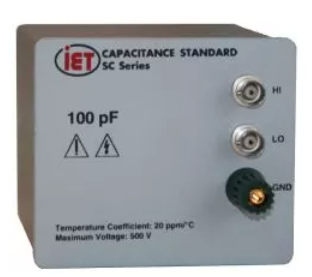

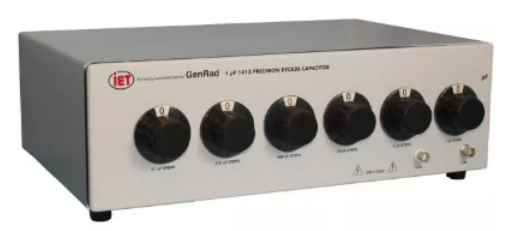

용량기 종류는 대게 PCB 기판에 결합되어 구동되는 여러 종류의 부품들이 있으며 일반적인 작은 부품들의 경우 교정을 진행하지 아니하고 전자회로를 구성할 때 사용됩니다. 그림 1과 같이 정밀한 용량 값이 필요한 곳에서 사용하는 장비입니다. 단독으로 1개의 값을 가지고 있는 장비가 있고, 정확도가 조금은 부족하지만 가변하여 원하는 용량 값을 확인할 수 있는 가변형 용량기가 있습니다.

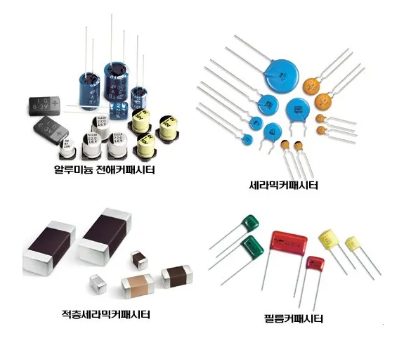

PCB 기판에 들어가는 부품은 그림 2와 같이 굉장히 다양합니다.
▶ 용량기의 교정
1. 용량기를 교정할 수 있는 LCR 미터의 zero 값을 세팅합니다.

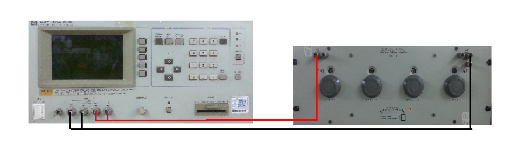

2. 그림 3과 같이 리드선을 연결합니다.
3. 용량기의 측정하고자 하는 포인트를 세팅하여 LCR 미터로 측정합니다.
교정 방법에 대해서는 간편해 보이지만 실제 LCR 미터로 측정 시 zero 값을 세팅함에 있어서 open, short를 진행하고 측정하는 리드선의 길이에 따른 설정값도 세팅해야 합니다.
이상으로 용량계에 대해 알아봤습니다.
* 한국캘랩은 해당 측정, 분석 및 오랜 경험을 바탕으로 서비스를 제공하고 있으며 정확하고 신속한 교정 서비스로 많은 신뢰를 얻고 있는 종합 교정기관입니다.
그 외에도 265개 항목에 대한 다양한 교정 서비스를 제공하고 있으니, 문의사항 있으시면 언제든 연락 주시기 바랍니다. 항상 신속, 정확하고 신뢰성 있는 품질로 보답할 것을 약속드립니다.
