오늘은 전기 분야 중 전기식 온도 교정기에 대하여 알아보도록 하겠습니다.

▶ 전기식 온도 교정기란?

온도 센서나 온도계의 정확성을 검증하고 조정하기 위해 사용되는 장비입니다. 온도에 따라 변하는 전기적 특성(전압, 저항)을 이용해 온도를 측정하거나 조절된 온도를 만들어 측정 대상에 전달하는 방식으로 사용됩니다.

▶ 주요 용어

1. 열기전력 (thermoelectromotive force) : 두 종류의 도체(또는 반도체)를 양쪽으로 접합시키고 양 접합 부위 온도가 다르면 금속 사이에 기전력이 생겨 전류가 흐르는데, 이때 온도차에 의해 전압이 발생되어 전류를 흐르게 하는 힘을 열기전력이라 합니다.

2. 기준접점(Reference Junction) : 열전대와 도선 또는 보상도선과 도선과의 접점을 일정한 온도(ex,빙점)로 유지하는 점을 말합니다.

3. 측온접점(Measuring Junction) : 열전대의 소선을 접합시킨 접점으로, 온도를 측정하는 위치에 설치되는 점을 말합니다.

4. 열전대(Thermocouple) : 열전대는 제베크효과를 이용하여 넓은 범위의 온도를 측정하기 위해 두 종류의 금속으로 만든 장치를 말합니다.

​

▶ 전기식 온도 교정기의 사용

1. 열전대(thermocouple)나 RTD(저항 온도검출기)와 같이 온도에 따라 전기적 특성이 변하는 센서의 원리를 이용하여 사용됩니다.

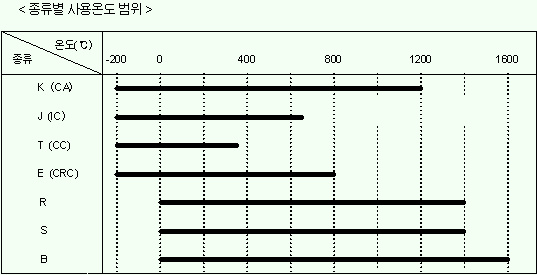

2.열전대 타입과 특징

- K type : 측정 온도 범위가 넓어서 공업용으로 가장 많이 사용됩니다.

- J type : K type 다음으로 공업용으로 많이 사용되며 가격이 저렴합니다.

- T type : 저온에서 특성이 우수하며 낮은 온도 및 극저온 용도로 사용됩니다.

- E type : 온도에 따라 기전력 변화가 가장 높습니다.

- R type : 안정성이 우수하여 표준적인 열전대로 사용됩니다.

3. RTD 타입과 특징

RTD 센서는 재질에 따라 PT100, PT500, PT1000 등으로 나뉘며, 이는 0°C에서 각기 100, 500, 1000옴(Ω)의 저항값을 가지는 센서입니다. 그리고 RTD는 연결선의 저항이 측정값에 영향을 미치기 때문에, 이 영향을 상쇄하기 위해 다양한 와이어 구성 방식을 사용합니다.

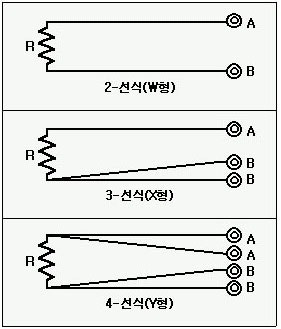

그림 2. RTD 결선 방법

▶ 전기식 온도 교정기의 기능

1. 저항 출력 : 온도센서 (resistance temperature detector: RTD)의 전기 저항에 직류 저항을 출력합니다.

2. 저항 측정 : 온도센서의 전기저항을 측정합니다.

3. 전압 출력 : 열전대 (thermocouple) 가 발생시키는 전압에 해당하는 직류 전압을 출력합니다.

4. 전압 측정 : 열전대가 발생시키는 전압을 측정합니다.

▶ 전기식 온도 교정기의 교정 내용

1. 전압 출력 : 멀티미터를 이용한 전압을 측정합니다.

2. 전압 입력 : 미터 교정기 전압 입력을 통해 비교합니다.

3. 저항 출력 : 멀티미터를 이용해 측정합니다.

4. 저항 입력 : 미터 교정기의 저항 입력을 통해 비교합니다.

▶ 전기식 온도 교정기의 대표 장비들

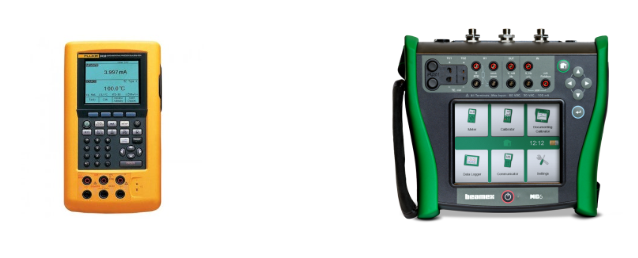

그림 3. fluke 741b / 그림 4. Beamex mc6

이상으로 전기식 온도 교정기에 대해 알아보았습니다.

​
