안녕하세요, KOLAS 인정 국가교정기관 한국캘랩(주)입니다 :)

당사는 계측기/측정기 전문 교정기관으로 교정 성적서, 시험성적서를 발급하는 업체이며, 인가 항목수 265 항목으로 국내 TOP3 규모의 전문 교정기관입니다.

오늘은 전기 분야 중 전압 전류 기록계에 대하여 알아보도록 하겠습니다.

▶ 전압 전류 기록계란?

전압과 전류 값을 일정 시간 동안 측정하고 기록하는 계측 장비입니다. 이 장비는 데이터 로거 기능을 통해 측정된 데이터를 저장하고 컴퓨터로 전송하여 분석하거나 그래프로 확인할 수 있습니다. 일반적으로 전원 공급 장치, 기계, 전기 패널 등 다양한 환경에서 전기적 성능을 모니터링하고 문제 해결을 위해 사용됩니다.

▶ 전압 기록계의 종류

전압 기록계의 종류는 아날로그 전압 기록계와 디지털 전압 기록계로 나눌 수 있습니다.

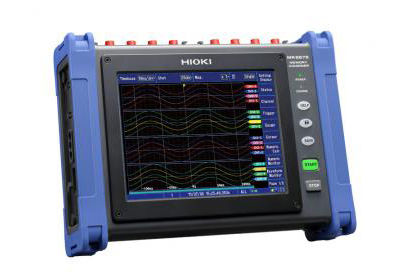

그림1. 아날로그 전압 기록계 / 그림2. 디지털 전압 기록계

▶ 전압 기록계의 교정 내용

전압 기록계는 미터 교정기(Calibrator)를 이용하여 측정합니다.

▶ 레코더의 측정 방법

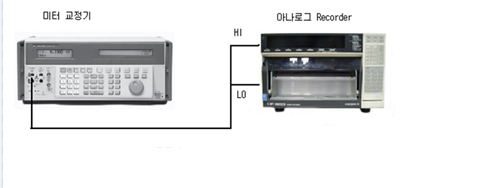

1. 아날로그 전압 기록계 측정

1) 아날로그 전압 기록계와 미터 교정기의 +단자와 -단자에 알맞게 연결합니다.

2) 아날로그 전압 기록계의 기록지를 바르게 끼워 넣습니다.

3) 기록계의 펜을 기록지의 0 position에 맞춥니다.

4) 기록계의 측정값에 일치하도록 교정용 미터 교정기로 값을 공급합니다.

5) 위의 방법으로 교정하고자 하는 범위까지 측정 기록합니다.

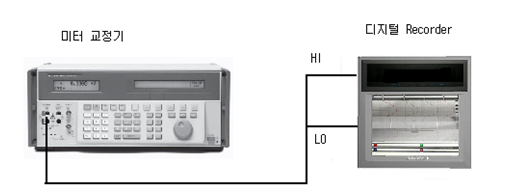

2. 디지털 전압 기록계 측정

1) 디지털 전압 기록계와 미터 교정기의 +단자와 –단자를 알맞게 연결합니다.

2) 디지털 전압 기록계의 Range를 변경하여 측정하고자 하는 Range를 설정합니다.

3) 미터 교정기로 직류 전압을 공급하여 디지털 전압 기록계에서 전압 값을 측정합니다.

4) 위의 방법으로 교정하고자 하는 범위까지 측정 기록합니다.

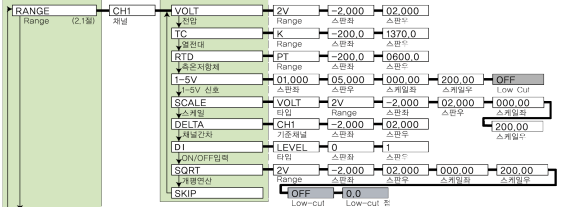

▶ 디지털 전압 레코더의 SCALE 값

최근 디지털 전압 레코더의 SCALE 기능을 활용하여 사용자가 측정 범위의 하한 값과 상한 값을 직접 설정하여 생산라인에서의 사용 값들을 세분화하여 측정 가능합니다. 또한, 측정값들의 단위들을 별도로 설정이 가능하고, 전압 기록계의 채널마다 다양한 설정 및 측정으로 다양한 설비들의 값들을 측정할 수 있습니다.

​

이상으로 전압 전류 기록계에 대해 알아보았습니다.

​
